送りネジ・送りナット
送りネジ・送りナットは、回転運動を直線運動に換える部品として様々な環境で利用されています。Mネジ、Trネジ、特殊形状ネジでの送りネジ・送りナットを製作いたします。 弊社所有のローラーダイス(下記表)より選択していただければイニシャルコストの低減と納期短縮になります。
| ネジ規格 | ピッチ | 方 向 | 条 数 | リード |
|---|---|---|---|---|
| Tr8 | 1.5 | 右 | 1 | 1.5 |
| Tr8 | 1.5 | 右 | 4 | 6 |
| Tr10 | 2 | 右 | 1 | 2 |
| Tr10 | 2 | 左 | 1 | 2 |
| Tr12 | 2 | 右 | 1 | 2 |
| Tr12 | 2 | 左 | 1 | 2 |
| Tr12 | 2 | 右 | 2 | 4 |
| Tr14 | 2 | 右 | 1 | 2 |
| Tr14 | 2 | 左 | 1 | 2 |
| Tr14 | 2 | 右 | 2 | 4 |
| Tr14 | 3 | 右 | 1 | 3 |
| Tr14 | 3 | 右 | 4 | 12 |
| Tr16 | 3 | 右 | 1 | 3 |
| Tr16 | 3 | 右 | 4 | 12 |
| Tr18 | 4 | 右 | 1 | 4 |
| Tr20 | 4 | 右 | 1 | 4 |
| Tr20 | 4 | 右 | 4 | 16 |
| M6 | 1 | 右 | 1 | 1 |
| M6 | 1 | 左 | 1 | 1 |
| M10 | 1 | 右 | 1 | 1 |
| M10 | 1 | 左 | 1 | 1 |
| M12 | 1 | 右 | 1 | 1 |
| M12 | 1 | 左 | 1 | 1 |
■材質
- 送りねじ/ SUN S20C S45C S45C SUS 等
- ナット/ POM BSBM BC PBC ALBC 等
■加工内容
- 軸受け部の研磨加工
- 入力部のさまざまな加工(穴・キー・Dカット・インボリュートセレーション等)
- 高周波焼入れ・ガス軟窒化・メッキ等
- ナット形状にも対応いたします。

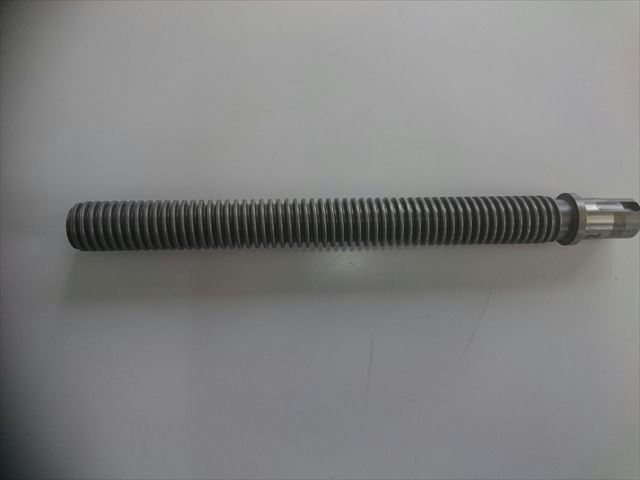

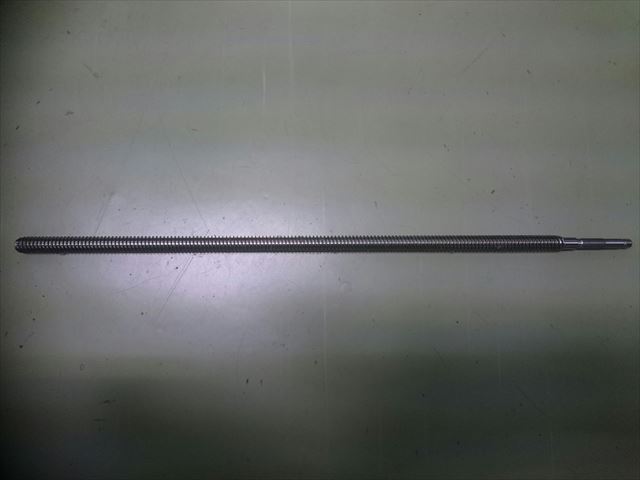

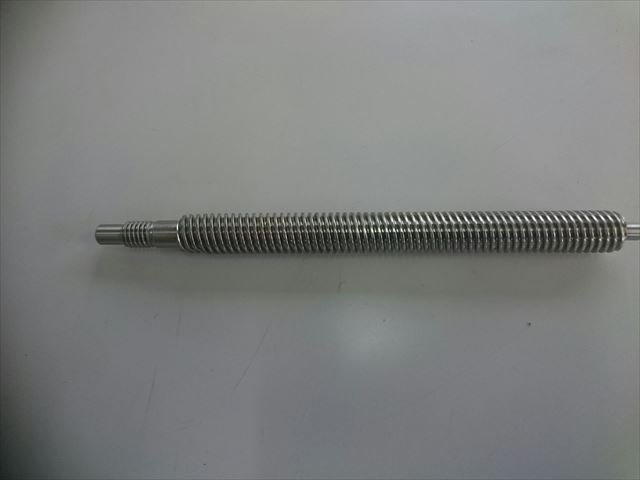

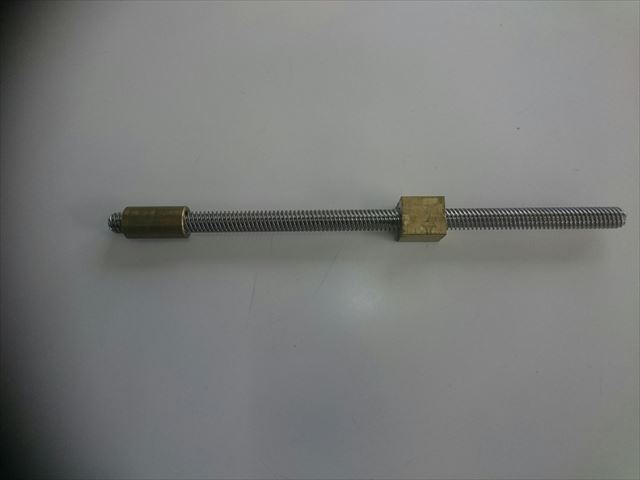

送りネジ加工サンプル
-
Tr8 p1.5 8条
-
Tr12 p2.0 1条
-
Tr14 p2.0 2条
-
Tr14 p3.0 2条 薄歯仕様
-
Tr18 p4.0
ウォームギヤー・ホイールギヤー
弊社はウォームギヤーを転造加工にて安価で高精度にて製作いたします。下記表によるカスタムメイドの場合、ローラーダイス費のイニシャルコストが不要となります。また表以外のものに対しても試作時(切削)から量産(転造)にも対応いたします。

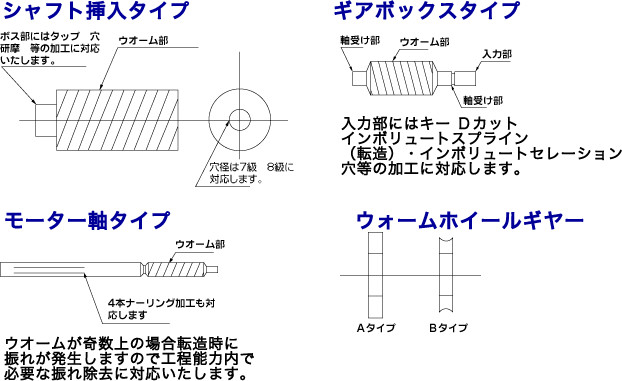

シャフト挿入タイプ
ギヤーボックス
(軸受け)タイプ
モーター軸タイプ

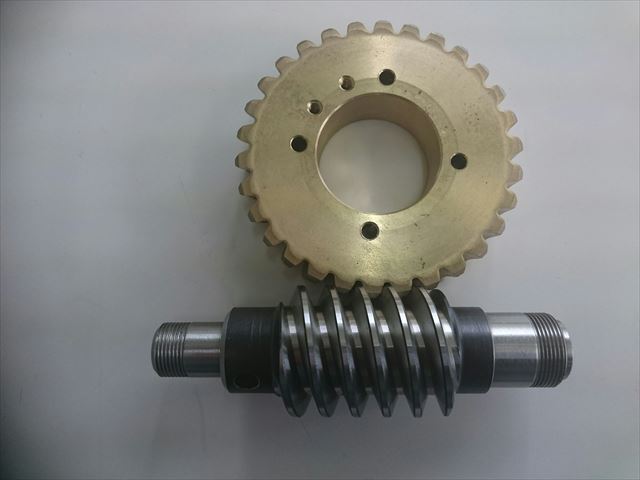

ウォームホィールギヤー
■ウォームホイールのタイプ
ウォームホイールは基本的に切削品の対応となりますが、成形品もご相談に応じます。
切削品はタイプAとタイプBがありますが、タイプAの場合(ハスバ歯車)安価で芯あわせが比較的容易。タイプBの場合ホブの押し当て加工となり、標準のホブR(R12.5 R16)となり、また成形品での製作ができません。
■材質
- ウォームギヤー/S45C S35C SUS303 SUS304 等
- ホイールギヤー/S45C BC PBC ALBC POM 等
| モジュール | ウォーム外径 | ピッチ円径 | 条数 | ネジレ方向 | 圧力角 | 進み角 |
|---|---|---|---|---|---|---|
| 0.8 | 6 | 4.4 | 2 | 右 | 14.5 | 21.3237 |
| 0.8 | 7 | 5.4 | 1 | 右 | 20 | 8.5196 |
| 0.8 | 7 | 5.4 | 2 | 右 | 20 | 17.2353 |
| 1 | 7 | 5 | 2 | 左 | 20 | 23.5782 |
| 0.8 | 7 | 5.4 | 2 | 右 | 20 | 17.2353 |
| 0.7 | 7.5 | 6.1 | 1 | 右 | 20 | 6.5894 |
| 0.7 | 7.5 | 6.1 | 1 | 左 | 20 | 6.5894 |
| 0.8 | 7.5 | 5.9 | 1 | 左 | 20 | 7.7929 |
| 1 | 7.5 | 5.5 | 2 | 左 | 20 | 21.3237 |
| 0.8 | 8 | 6.4 | 1 | 右 | 20 | 7.1808 |
| 1 | 8 | 6 | 2 | 左 | 20 | 19.4712 |
| 1 | 8 | 6 | 1 | 右 | 20 | 9.5941 |
| 1.25 | 10 | 7.5 | 1 | 右 | 20 | 9.5941 |
| 1.25 | 10 | 7.5 | 2 | 右 | 20 | 19.4712 |
| 1 | 10 | 8 | 4 | 右 | 20 | 30 |
| 1 | 10.5 | 8.5 | 2 | 左 | 20 | 13.609 |
| 1 | 11 | 9 | 2 | 左 | 20 | 12.8396 |
| 1 | 11.4 | 9.4 | 4 | 左 | 20 | 25.1843 |
| 1.25 | 12 | 9.5 | 3 | 右 | 20 | 23.2496 |
| 0.8 | 12 | 10.4 | 1 | 右 | 20 | 4.4117 |
| 1.5 | 12 | 9 | 1 | 右 | 20 | 9.5941 |
| 1.5 | 12 | 9 | 2 | 右 | 20 | 19.4712 |
| 0.8 | 12.8 | 11.2 | 5 | 右 | 20 | 20.9248 |
| 1 | 15 | 13 | 1 | 右 | 20 | 4.4117 |
| 0.8 | 15.6 | 14 | 2 | 右 | 20 | 6.5624 |
| 1.25 | 16 | 13.5 | 1 | 右 | 20 | 5.3128 |
| 1 | 18 | 16 | 1 | 右 | 20 | 3.5833 |
| 1 | 18 | 16 | 2 | 右 | 20 | 7.1808 |
| 1.5 | 17 | 14 | 1 | 右 | 20 | 6.1506 |
| 1.5 | 19 | 16 | 1 | 右 | 20 | 5.3794 |
| 1.5 | 21 | 18 | 1 | 右 | 20 | 4.7802 |
| 1.5 | 23 | 20 | 1 | 右 | 20 | 4.3012 |
| 1.5 | 25 | 22 | 7 | 右 | 20 | 28.5074 |
| 1.5 | 28 | 25 | 1 | 右 | 20 | 3.4398 |
| 1.5 | 28 | 25 | 2 | 右 | 20 | 6.8921 |
| 1.5 | 28 | 25 | 2 | 左 | 20 | 6.8921 |
| 2 | 35 | 31 | 1 | 右 | 20 | 3.6991 |
| 2 | 35 | 31 | 2 | 右 | 20 | 7.4137 |

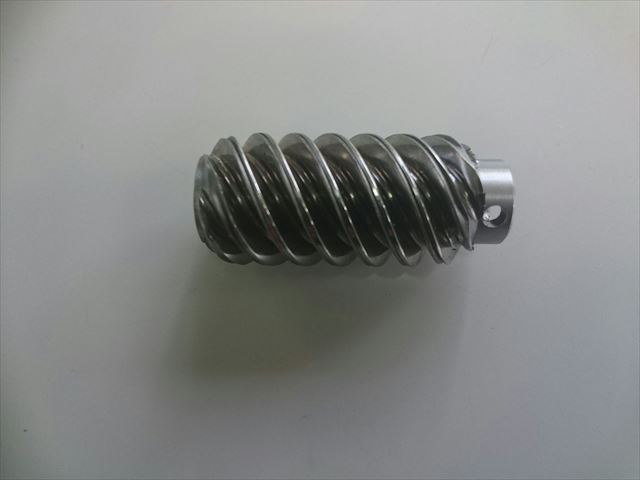

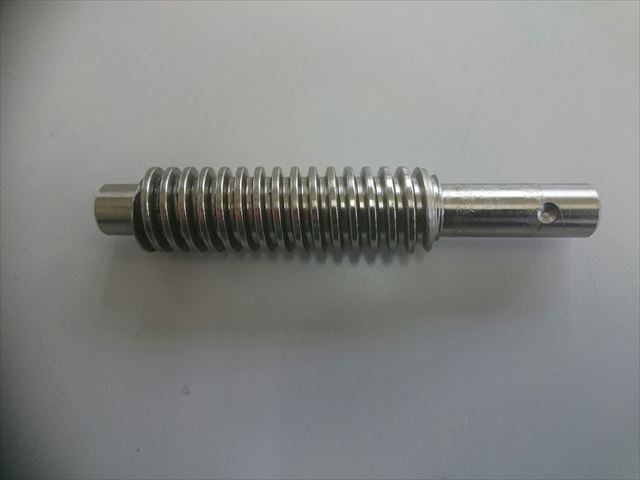

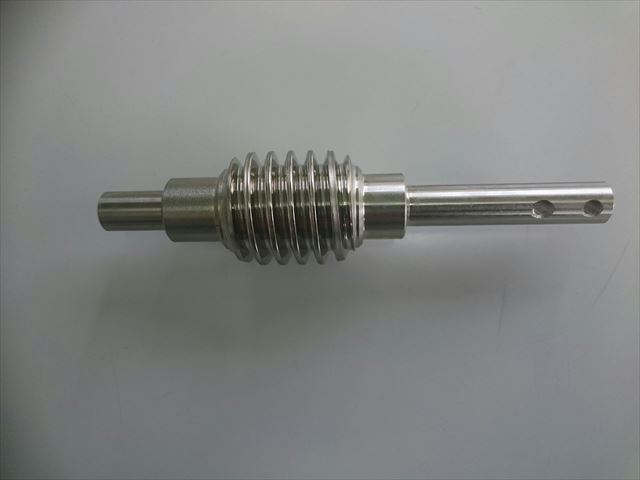

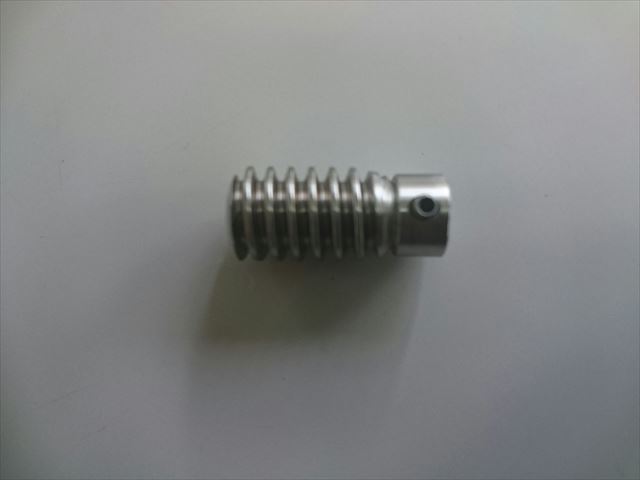

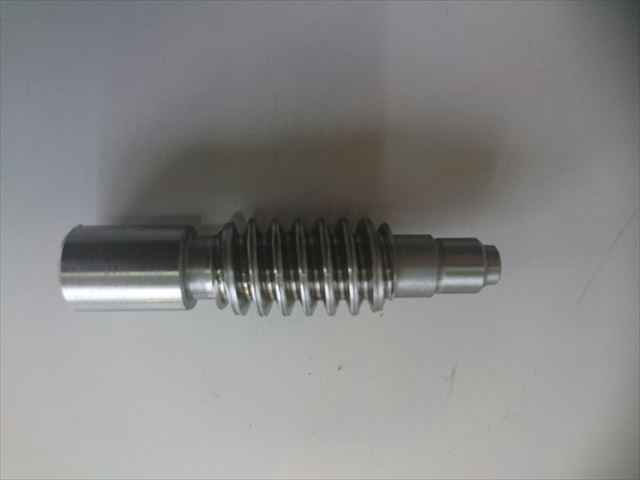

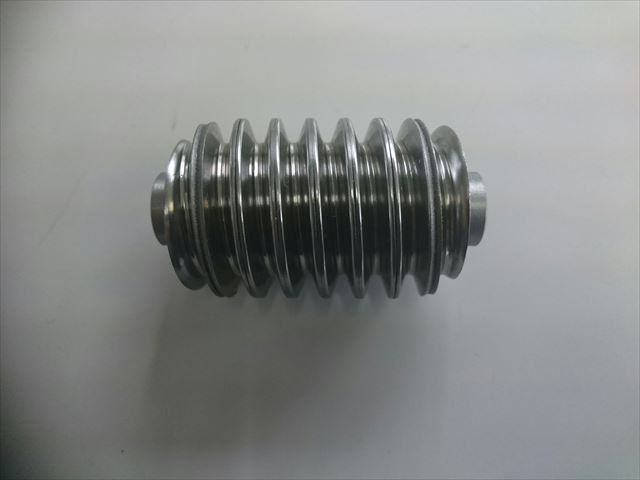

ウォームギヤー加工サンプル
-
φ20 m1.5 5条 S45C
-
φ35 m2.0 1条
-
φ12 m0.8 1条 SUS304
-
φ14 m1.0 1条
-
φ15 m1.5 1条右 モーター軸
-
φ10m1.0 1条右 モーター軸
-
φ28 m1.5 1条右 S45C
-
φ38 m2.0 1条右
モーターシャフト
■ストレートタイプ モーターシャフト
■段付タイプモーターシャフト
材質 S45C SUS304 SUS420J2 SUS630 SCM3 等
モーターシャフト加工サンプル
-

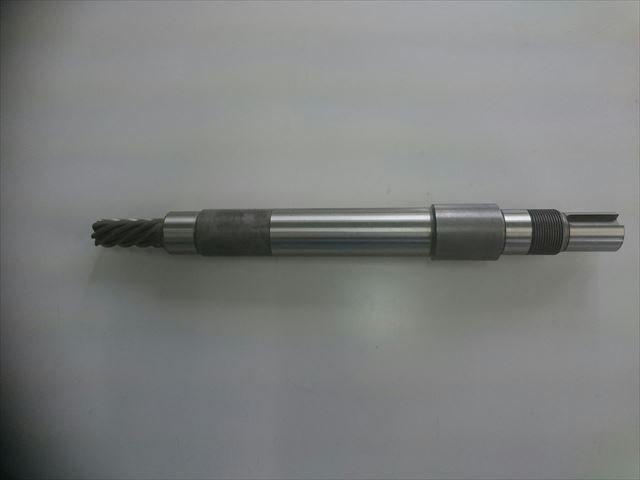

電動シャッター用ヘリカルギヤー付モーターシャフト
その他機械部品
-
クランク軸
-
インボリュート
セレーション軸 -

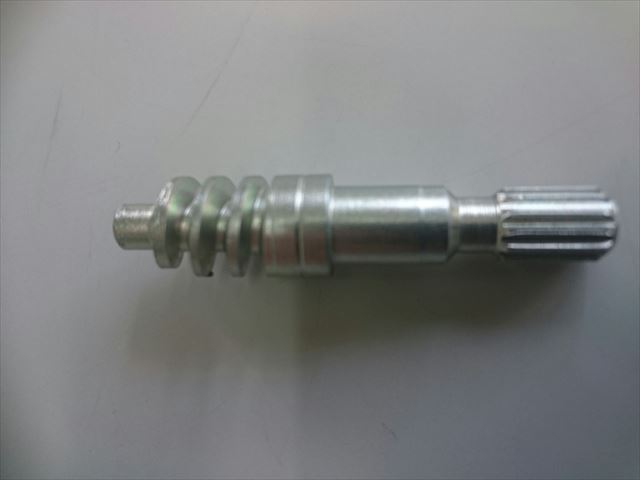

ルーバー用
ウォームギヤー -
SUS630 羽車軸
-

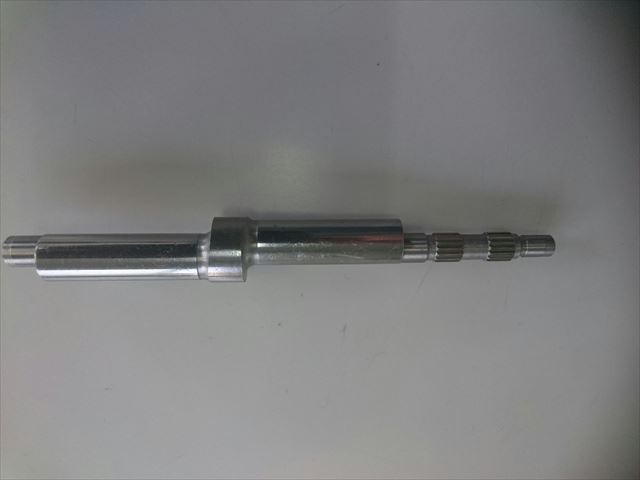

M1*Z14スプライン付
繋ぎ軸 -
スプライン付

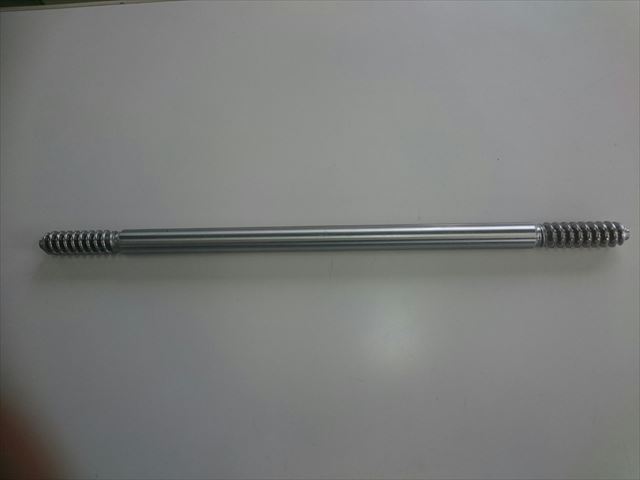

(転造シャフト) -

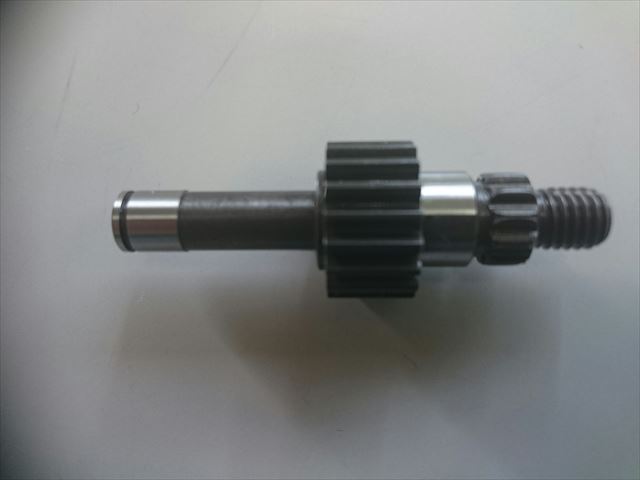

ピニオン付送りネジ
-
SUS304ポンプ用
その他加工サンプル
-

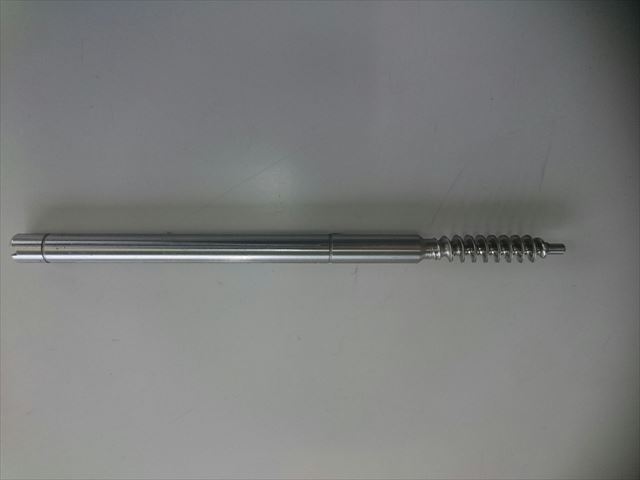

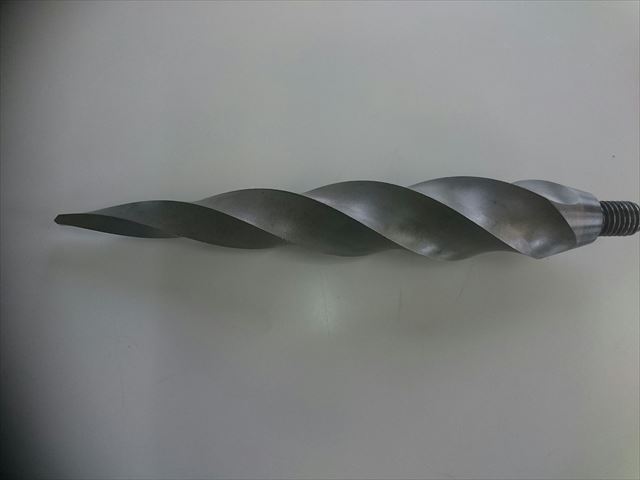

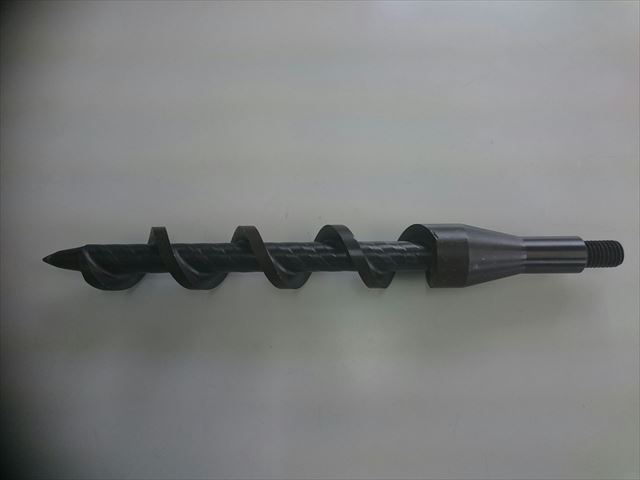

スウェーデン式サウンディング用土壌サンプラー
-
スウェーデン式サウンディング用スクリューポイント
-
ルーバー窓オペレーター用ウォームギヤ
-

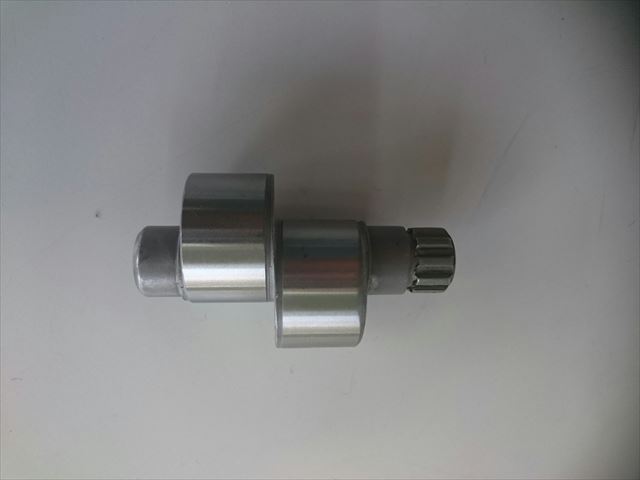

クランク軸
-
インボリュートセレーション付クランク軸
-
インボリュートスプライン付クランク軸
-
インボリュートセレーション付ギヤー
