■計測器
輪郭形状測定器 1台/真円度測定器 1台/面粗度測定器 1台/マイクロビッカース硬度計 1台/ショアー硬度計 1台

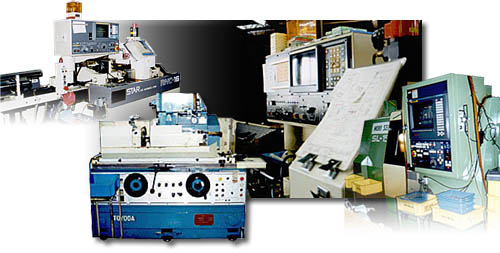

■機械設備
スイス型NC自動旋盤 12台/ドラム型NC旋盤 3台/マシニングセンター 2台/センターレス研削盤 6台/円筒研削盤 3台/ミクロンホブ盤 3台/転造盤 7台/フライス盤 7台/ベンチレス・タッパー・バレル 十数台/ボール盤 等

主要設備

主要設備 メーカー 型番
マシニングセンター オークマー MB-46VAE
マシニングセンター オークマー MB-46VAE
マシニングセンター オークマー MX-45VAE
マシニングセンター ファナック MODELE F
マシニングセンター ファナック MODELE F
スイス型複合自動旋盤 スター精密 SB20 Type3
スイス型複合自動旋盤 スター精密 SB20 Type3
スイス型複合自動旋盤 スター精密 SB20 Type3
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型複合自動旋盤 スター精密 SB16
スイス型自動旋盤 スター精密 RNC16
スイス型自動旋盤 スター精密 RNC16
スイス型自動旋盤 スター精密 RNC16
スイス型自動旋盤 スター精密 RNC16
スイス型自動旋盤 スター精密 RNC16
スイス型自動旋盤 スター精密 JNC32
NC複合旋盤 森精機 CL-153M
NC旋盤 森精機 SL-1
NC旋盤 森精機 SL-15
NC旋盤 ミヤノ BND42C5
センタレス研磨機 日進 GR200-45N
センタレス研磨機 日進 GR200-45N
センタレス研磨機 日進 HI-GRIND -1
センタレス研磨機 日進 HI-GRIND -1
センタレス研磨機 大宮 OC-16A
円筒研磨機 豊田 RB-9493
NC転造盤 ツガミ R17NC-Ⅱ
転造盤 ツガミ TROLL20
転造盤 ツガミ TROLL15
転造盤 ツガミ TROLL15
転造盤 ツガミ TROLL15
転造盤 ツガミ TROLL15
転造盤 ツガミ TROLL15
転造盤 ツガミ R16B
転造盤 ツガミ R16B
転造盤 ツガミ R16B
転造盤 日精 FA10
転造盤 日精 FA10
転造盤 日精 FA3
転造盤 日精 FA3
ブラザー横フライス ブラザー横フライス ブラザー横フライス
ブラザー横フライス ブラザー横フライス ブラザー横フライス
直立ボール盤 吉田 YD3-65N
汎用旋盤 津田 TUDAMAX 420×620
ミクロンホブ盤 北井 ホブロン8F-H
ミクロンホブ盤 北井 ホブロン8F-H
ミクロンホブ盤 北井 ホブロン8F-H
ボール盤 ベンチレス コンターマシン 汎用フライス盤

ダイス一覧

ウォームダイス一覧(歯直角)1

モジュール 外径 条数 進み角 ねじれ方向 備考
0.60 6 1 7.181
0.60 8 1 5.062
0.60 10 1 3.910
0.70 7.4 1 6.700
0.70 7.5 1 6.589
0.75 17.5 1 2.687
0.75 17.5 1 2.687 薄歯
0.80 6 2 21.324 圧力角14.5
0.80 7 1 8.520
0.80 7 2 17.235
0.80 7.5 1 7.793 薄歯
0.80 7.6 1 7.662
0.80 8 1 7.181
0.80 8 4 30.000
0.80 8 1 7.181
0.80 8 1 7.181
0.80 12 2 8.850
0.80 12 6 27.486
0.80 12 1 4.412
0.80 12.8 5 20.925
0.80 15.6 2 6.562
0.90 14.6 6 24.953
1.00 7 2 23.578
1.00 8 2 19.471
1.00 8 1 9.594 薄歯
1.00 8 2 19.471
1.00 8 1 9.594
1.00 8 2 19.471
1.00 8 2 19.471
1.00 10 4 30.000
1.00 10 2 14.478
1.00 10 1 7.181
1.00 10 1 7.181 薄歯
1.00 10.5 2 13.609
1.00 11 2 12.840
1.00 12 1 5.739
1.00 12 6 36.870
1.00 15 1 4.412
1.00 16 1 4.096
1.00 16 2 8.213
1.00 17 1 3.823
1.00 17 1 3.823
1.00 17.6 1 3.675
1.00 17.8 1 3.629
1.00 18 1 3.583
1.00 18 1 3.583 薄歯
1.00 18 2 7.181 圧力角14.5 薄歯
1.00 18 1 3.583 圧力角14.5
1.00 18 1 3.583
1.00 18 2 7.181
1.25 10 1 9.594
1.25 10 4 41.810
1.25 10 2 19.471
1.25 12 3 23.250
1.25 12 1 7.561

ウォームダイス一覧(歯直角)2

モジュール 外径 条数 進み角 ねじれ方向 備考
1.25 12 2 15.258
1.25 12 3 23.250
1.25 16 1 5.313
1.25 23.5 2 6.837
1.50 12 2 19.471
1.50 15 1 7.181
1.50 15 3 22.024
1.50 17 1 6.151
1.50 19 1 5.379
1.50 20 5 26.179
1.50 21 1 4.780
1.50 23 1 4.301
1.50 25 1 3.910
1.50 25 2 7.837
1.50 25 7 28.507
1.50 28 2 6.892
1.50 28 1 3.440
1.50 28 2 6.892
2.00 34 1 3.823
2.00 35 2 7.414
2.00 35 1 3.699

オクリネジダイス一覧

外径 ピッチ 条数 リード 方向 空白はTrネジ
6 1.00 1 1 Mネジ
8 1.50 1 1.5
8 1.50 2 3
8 1.50 4 6
8 1.50 8 12
10 1.50 1 1.5 Mネジ
10 2.00 1 2
10 2.00 2 4
10 2.00 4 8 低歯
12 1.00 1 1 Mネジ
12 2.00 1 2
12 3.00 1 3
12 1.75 2 3.5 Mネジ
12 2.00 2 4
12 2.00 2 4
12 2.00 3 6
12 2.00 4 8
12 2.00 4 8 低歯
12 3.00 4 12 低歯
12 3.00 4 12 低歯
14 2.00 1 2 薄歯
14 3.00 1 3
14 2.00 2 4
14 2.00 3 6
14 2.00 4 8
14 3.00 4 12
14.3 3.00 2 6 薄歯
14.3 3.00 1 3 薄歯
16 3.00 1 3
16 2.00 4 8
16 3.00 4 12
18 4.00 1 4
20 4.00 1 4
20 4.00 4 16

インボリュートセレーション スプラインダイス

モジュール 歯数 圧力角 歯先円径
0.50 10 45 5.50
0.50 11 45 6.00
0.50 15 45 8.00
0.50 16 45 8.50
0.50 18 45 9.50
0.75 12 45 9.75
0.50 19 45 10.00
0.50 21 45 11.00
0.50 23 45 12.00
0.75 12 45 9.75
0.75 13 45 10.50
0.75 15 45 12.00
0.75 16 45 12.75
0.75 18 45 14.25
0.75 25 45 19.50
1.00 10 20 11.00
1.00 11 45 12.00
1.00 11 45 12.00
1.00 12 20 13.00
1.00 13 20 14.00

計測器

面粗度計 小阪技研1台東京精密(ハンディタイプ)1台
真円度測定器 三豊
輪郭形状測定器 三豊
画像形状測定器 三豊
画像形状測定器 TOPCON製
電気マイクロ シチズン
投影機 三豊
マイクロビッカース硬度計 明石製作所製
ロックウェル硬度計 松沢精機製
実体顕微鏡 三豊
偏芯検査器 オビシ3台
精密石定盤 三豊3
その他インジケーター多数
